Поворотная приемо-передающая логопериодическая антенна предназначена для работы в составе полустационарных и стационарных радиопередающих центров и комплексов KB радиосвязи в системах всенаправленной магистральной связи, на трассах средней и дальней протяженностью до 8000 км. Рассчитана на работу в различных климатических условиях вплоть до IV ветрового и IV гололедного районов.
Поворотные логопериодические антенны занимают минимальную площадь при установке. Предусматривают возможность многократного развертывания, рассчитаны на срок службы не менее 15 лет. Подводимая мощность поворотных логопериодических антенн составляет от 1 до 5 кВт, угол поворота по азимуту -360°

Области применения

Назначение оборудования

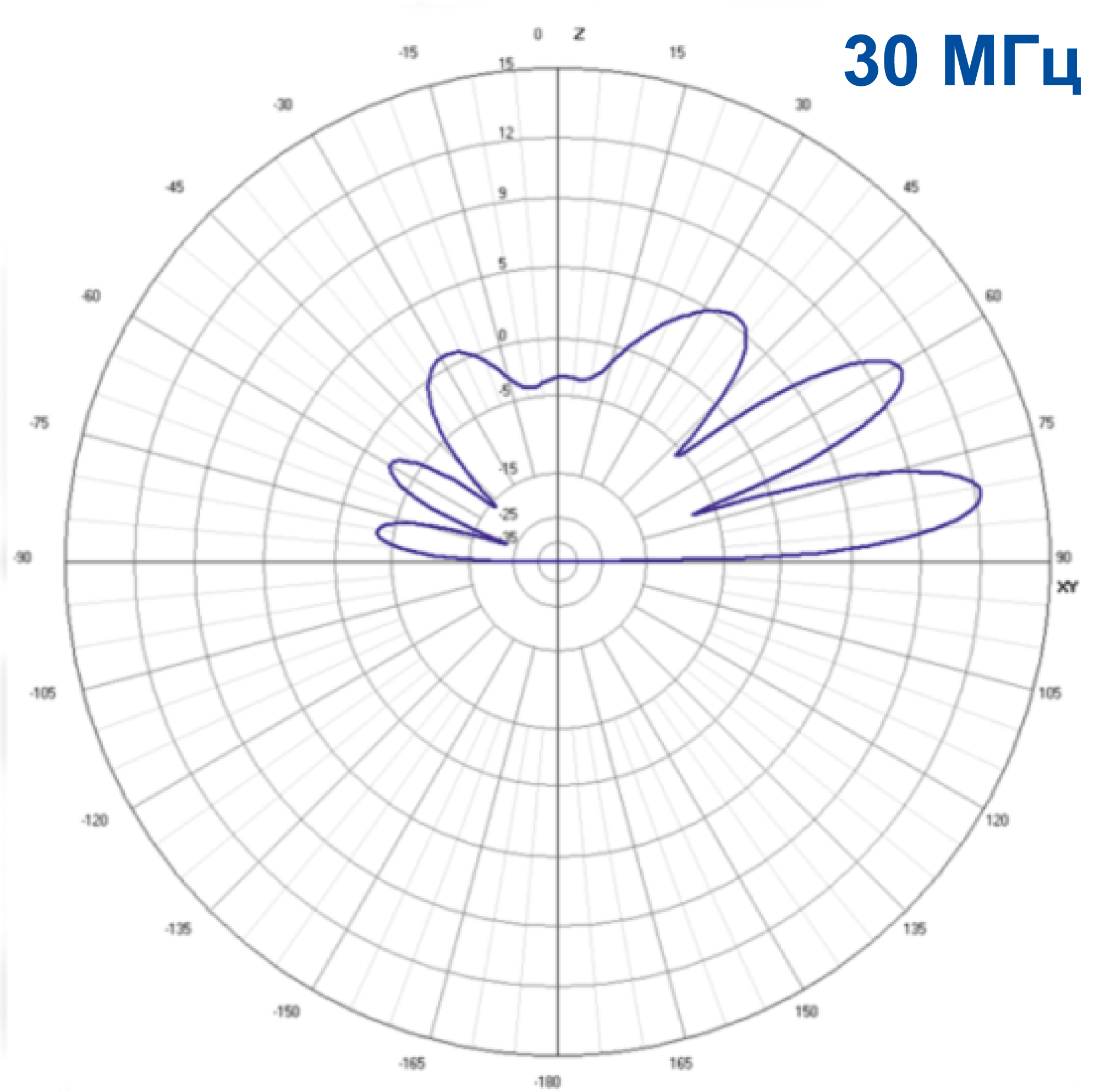

Диаграммы в вертикальной и горизонтальной плоскостях.

Основные технические характеристики:

Диапазон рабочих частот
- прием
- передача

2 - 30 МГц
5 - 30 МГц; 3-30мГц
Поляризация Линейная/горизонтальная
Входной импеданс 50 Ом
VSWR ≤2
Макс. входная мощность 1,25 кВт CW/3 кВт PEP
Сектор обслуживания 0-360°
Коэффициент усиления (на мачте 15 м) 6 дБ - 12,5 дБ
Макс. скорость ветра 180 км/ч (без обледенения)
Разъем розетка (в состав входит набор перемычек для различных РПДУ IV тип CP, BNC (РПУ))
Среднее время безаварийной работы > 100 000 часов
Рабочий температурный диапазон от –50 °C до +50 °C
Габариты антенны
Длина
Ширина
Масса полотна антенны

15 м
16 м
298 кг
